Преобразователи давления: дифференциального, избыточного и абсолютного
Датчик давления кажется простым прибором, пока не начинаешь выбирать: тип давления, диапазон, предел перегрузки, материал мембраны, присоединение, выходной сигнал, взрывозащита, а поверх всего — нужна ли поверка. Ошибка в любом из пунктов означает либо переплату, либо прибор, который не подходит к среде или к вашей зоне. Ниже — как выбирать по делу, и что мы поставляем.
Три типа давления — и зачем это знать
Первое, что определяют при выборе, — относительно чего прибор считает давление.
- Избыточное. Отсчёт от атмосферного. Самый частый случай: давление в трубопроводе, аппарате, гидросистеме.
- Абсолютное. Отсчёт от вакуума. Нужно там, где колебания погоды искажают результат: вакуумные процессы, барометрические измерения, точная технология.
- Дифференциальное (перепад). Разность двух давлений. Самый универсальный тип — и вот почему.
Преобразователь перепада давления измеряет ещё уровень и расход
Это то, о чём редко пишут в описаниях, а на практике именно оно решает задачу.
Уровень. В открытом резервуаре достаточно давления столба жидкости. Но если резервуар закрыт и под давлением, обычный датчик покажет сумму «столб + газовая подушка». Преобразователь перепада подключают двумя камерами — снизу и к подушке сверху — и разность даёт чистый уровень.
Расход. На сужающем устройстве — диафрагме или сопле — возникает перепад давления, связанный с расходом. Преобразователь с извлечением квадратного корня выдаёт сразу расход, без отдельного расходомера.
Загрязнение фильтра. Перепад до и после фильтра прямо показывает степень его засорения — простой и надёжный способ понять, когда пора обслуживать.
Отсюда практический вывод: если задач несколько, часто выгоднее один преобразователь перепада, чем три разных прибора.
Как это подключают на практике и где чаще всего ошибаются — сухая и мокрая нога, импульсные линии, выносные мембраны, порядок работы с клапанным блоком — разобрали подробно: уровень и расход по перепаду давления.
Как выбрать преобразователь давления: восемь параметров
- Тип давления — избыточное, абсолютное или перепад (см. выше).
- Диапазон измерения. Рабочее давление должно попадать примерно в середину диапазона. У края шкалы относительная погрешность растёт, и «датчик с запасом побольше» на деле измеряет хуже.
- Предел перегрузки. Какое давление прибор выдержит без повреждения. Параметр, о котором вспоминают после гидроудара или опрессовки. У преобразователей с диапазоном до 40 бар предел перегрузки может быть 160 бар — это и есть запас на аварийные режимы.
- Погрешность. Типично 0,1 %, у прецизионных исполнений и специальных калибровок — до 0,075 % и лучше. Но смотреть на неё имеет смысл только после того, как сошлись материалы и диапазон.
- Материал смачиваемых частей и мембраны. Нержавеющая сталь 316L закрывает большинство задач; для агрессивных сред применяют сплавы типа Alloy C, тантал, специальные покрытия. Здесь ошибка обходится дороже всего: неподходящая мембрана разрушается, и точность прибора уже не важна.
- Присоединение к процессу и температура среды. Резьба, фланец, выносные мембраны на капиллярах для горячих или вязких сред. Заявленный диапазон рабочих температур должен покрывать вашу среду с запасом.
- Выходной сигнал и протокол. Токовый 4–20 мА, цифровые протоколы — под вашу систему автоматизации. Нужен ли дисплей на месте.
- Взрывозащита. Если зона отнесена к взрывоопасной — только исполнение с нужной маркировкой Ex и сертификатом по ТР ТС 012/2011. Класс зоны берут из проектной документации объекта. Как читается такая маркировка — разобрали по знакам в отдельной статье.
Взрывозащищённые датчики и преобразователи давления
Если точка измерения попадает в взрывоопасную зону, обычный прибор ставить нельзя — нужен датчик давления во взрывозащищённом исполнении с маркировкой Ex и сертификатом соответствия ТР ТС 012/2011. Это касается нефтепереработки и нефтехимии, газового хозяйства, лакокрасочных и спиртовых производств, участков с водородом, а также многих складов ЛВЖ.
Класс зоны берут из проектной документации объекта — назначить его за вас не может ни поставщик, ни производитель. От класса зависят требуемый уровень взрывозащиты, подгруппа взрывоопасной смеси и температурный класс, а значит и конкретное исполнение прибора. Мы подбираем исполнение под вашу зону и подтверждаем маркировку и сертификат по документации производителя до поставки.
Как читается маркировка вида 0 Ex ia IIB T4 Ga X по знакам и почему слово «взрывозащищённый» в описании без маркировки и сертификата ничего не значит — разобрали в отдельной статье.
Поверка и госреестр средств измерений
Формальность, которая обесценивает всё остальное, если её пропустить. Если результаты идут в сферу государственного регулирования — коммерческий учёт, промышленная безопасность, экологический контроль, — прибор должен быть средством измерений утверждённого типа, то есть внесённым в госреестр СИ РФ, и иметь действующую поверку. Для внутреннего технологического контроля хватает калибровки.
Наличие конкретного исполнения в реестре мы подтверждаем по документации до поставки, а поверку организуем через аккредитованные организации. Приборы принимаем из любого региона транспортной компанией или почтой — подробнее на странице поверки и сервиса.

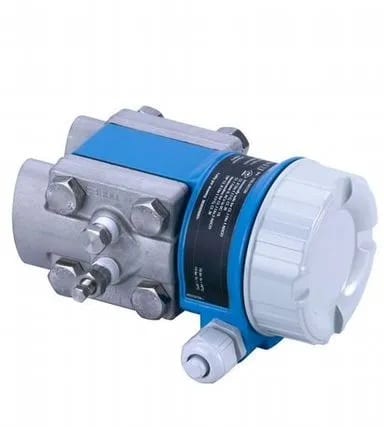

В наличии
Указана цена конкретного исполнения. У преобразователей давления много вариантов заказа — присоединение, мембрана, взрывозащищённая версия, выходной сигнал — и от них зависят и цена, и срок. Подберём под вашу задачу.
Что ещё поставляем под заказ
Кроме позиций в наличии подбираем и поставляем под заказ преобразователи избыточного, абсолютного и дифференциального давления, в том числе во взрывозащищённом исполнении и с выносными мембранами для горячих и вязких сред. Работаем по всей России и СНГ.
Что нужно от вас для подбора: что измеряете (давление, уровень, расход), среда и её температура, рабочий диапазон, тип присоединения, нужна ли взрывозащита и требуется ли поверка. По этим данным даём вариант с ценой и сроком.
Почему к нам
- Подбор по задаче, а не по каталогу. Разбираемся, что и в какой среде измеряется, и не продаём лишний ресурс.
- Поверка и документы. Организуем поверку через аккредитованные организации, проверяем наличие исполнения в госреестре до поставки.
- Работа по всей стране. Приём приборов на поверку и ремонт из любого региона транспортной компанией или почтой; выезд инженера по Москве и области, командировочные считаются отдельно.
- Ответ в течение 30 минут в рабочее время.
Смотрите также весь каталог оборудования и услуги поверки и сервиса.
Частые вопросы
Чем отличаются датчики избыточного, абсолютного и дифференциального давления?
Разница в том, относительно чего идёт отсчёт. Датчик избыточного давления считает от атмосферного — им измеряют давление в трубопроводах и аппаратах. Абсолютного — от вакуума, он нужен там, где колебания атмосферного давления искажают результат (вакуумные процессы, барометрия). Дифференциального — разность двух давлений; это самый универсальный вариант, потому что через перепад измеряют ещё уровень и расход.
Как датчиком давления измерить уровень или расход?
Через перепад. Уровень в закрытом резервуаре под давлением: одну камеру датчика подключают снизу, вторую — к газовой подушке сверху; разность пропорциональна высоте столба жидкости. Расход: перепад давления на сужающем устройстве (диафрагме, сопле) связан с расходом квадратичной зависимостью, датчик с функцией извлечения корня выдаёт сразу расход. Поэтому один преобразователь перепада часто закрывает три задачи.
Какой диапазон измерения выбирать?
Рабочее давление должно приходиться примерно на середину диапазона, а не на его край: у края растёт относительная погрешность. Отдельно смотрят предел перегрузки — какое давление датчик выдержит без повреждения. Например, у преобразователей с диапазоном до 40 бар предел перегрузки может быть 160 бар: это запас на гидроудары и ошибки при опрессовке.
На что смотреть, кроме погрешности?
Материал смачиваемых частей и мембраны — от него зависит, выдержит ли датчик вашу среду (нержавеющая сталь 316L подходит для многих задач, для агрессивных сред берут сплавы типа Alloy C, тантал, покрытия). Дальше: присоединение к процессу, температура среды, выходной сигнал и протокол, необходимость взрывозащищённого исполнения. Погрешность 0,075 % вместо 0,1 % не спасёт, если материал мембраны неподходящий.
Нужна ли датчику давления поверка?
Если результаты измерений используются в сфере государственного регулирования — в коммерческом учёте, промышленной безопасности, экологическом контроле — прибор должен быть средством измерений утверждённого типа, то есть внесённым в госреестр СИ РФ, и иметь действующую поверку. Для внутреннего технологического контроля достаточно калибровки. Наличие конкретного исполнения в реестре подтверждаем по документации до поставки, поверку организуем через аккредитованные организации.
Нужно ли взрывозащищённое исполнение?
Зависит от класса зоны на вашем объекте, а он определяется проектной документацией, а не поставщиком. Если зона отнесена к взрывоопасной, нужен датчик с соответствующей маркировкой Ex и сертификатом по ТР ТС 012/2011. Как читать такую маркировку по знакам, мы разобрали отдельно — там же объяснено, почему «взрывозащищённый» в описании без маркировки и сертификата ничего не значит.
Числовые примеры приведены как типичные и не заменяют документацию на конкретное исполнение. Диапазон, предел перегрузки, погрешность, материалы и наличие в госреестре СИ РФ подтверждаем по документам производителя перед поставкой.
